ホーム > リチウムイオンバッテリー > DL-30
28.8V / 5.0Ah / 144Wh

製品仕様

外形寸法約130W × 約195H × 約74D(mm)
重量約 2.0kg
保護機能定電圧回路 / 保護回路
充電コードオープン価格(別売)
標準価格
85,000円
(税込 93,500円)
充電コード(別売)
充電コード(別売:オープン価格)
ニッケル水素充電器で充電できます。
(KLBシリーズ以外の充電器では充電できません)
定電圧基板に使用している一部基板が入手困難となったため、基板在庫がなくなり次第、生産完了となります。ご了承ください。

ピンアサイン詳細

生産完了しました。

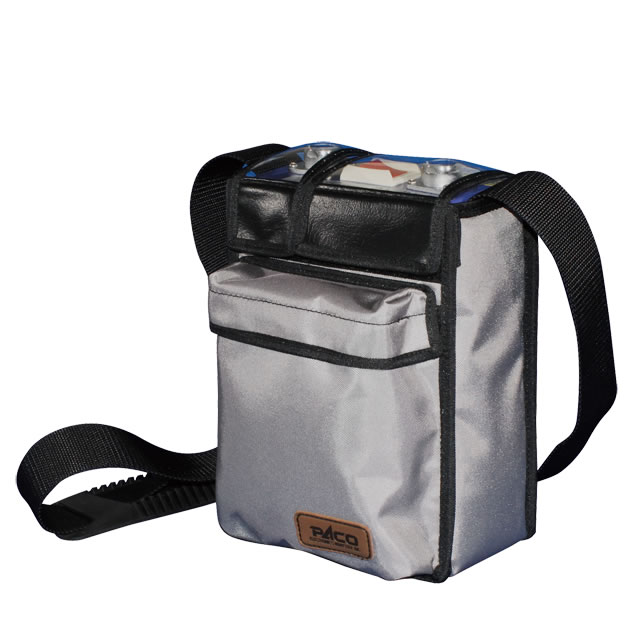

DL-30

バッテリー残量表示機能

24V/3Ah 72Wh以下の負荷電流では、回路は動作しません。

電池が使用可能状態では、LEDが緑色点灯
電池電圧が約26.6Vになると、LEDが赤点滅。
電池電圧が約26.1Vになると、LEDが赤色点灯。

定電圧回路+保護回路」による二重セーフティ機構

定電圧回路・保護回路イメージ図

2つの回路で安全に保護する機構を内蔵し、さまざまな異常を漏らさず検知。充電器側動作も制御することで、堅固で高い安全性を実現しました。

定電圧回路

  • 充電用(10A)、放電用(20A)ダイオードにより逆流防止。
  • サーミスタ信号を認識して充電器(KHシリーズ)を制御。
  • 急激な温度上昇検知を感知でオフ。
定電圧回路に障害が起きた場合、出力を完全に停止。
定電圧回路が通過された場合、保護回路でシャットアウト。

保護回路

  • 上限電圧(17V以上)及び下限電圧(10V以下)の監視
  • バッテリーの過電流を監視。
